ISGB型便拆式管道離心泵

    產品概述

    ISGB型便拆立式管道離心泵是在ISG型泵的基礎上開發成功的一種結構新穎，技術先進的產品。該立式便拆式管道離心泵告別是在整體結構上進行大膽突破設計。采用獨立軸承體、泵軸支撐，解決了原來立式泵靠電機軸承支撐的不足之處；采用優秀水力模型的葉輪，消除了原立式泵軸向力大的不足之處；電機采用Y系列標準通用電機，解決原立式泵加長軸電機配套更換難的問題；同時100%的便拆結構，解決了更換大功率水泵的軸承、機械密封、葉輪、泵軸的難題。

    便拆式管道離心泵與國內同類產品相比，具有運轉更平穩、使用壽命長、配套更方便、維護保養更輕松等等，無可代替的優點。在立式泵系列產品中屬國內前列，各項技術居國內領先，是替代ISG型立式泵、IS型離心泵、S型雙吸泵等常規各種離心泵的理想產品。

    產品特點

    1、立式結構，安裝調試方便，獨特設計的電機和泵體采用聯接體聯接，同心度高、加工精度高，占地面積大大減少，縮減了泵房建筑投資30%-60%。底腳穩固、結構緊湊、精美的鑄造和外觀處理賦予立式離心泵新的美感，使產生品煥發藝術的魅力，可以和國外著名廠家立式泵媲美。

    2、配用國內著名廠家生產的Y系列標準通用電機，運行平穩、噪音極低。

    3、軸承采用國際著名品牌精密軸承，精度高、可靠性好、壽命長。

    4、葉輪采用90年代優秀可自平衡軸向力的水力模型，使得泵軸承和機械密封使用壽命大大延長。

    5、電機軸承座內的軸承都配有加油孔和放油孔，對軸承的維護保養十分方便。

    6、可拆卸硬性中間聯軸器，使泵起動無振動、無噪音，旋轉部件設有可靠的安全防護罩，安全性極好。

    7、機械密封采用不銹鋼、碳化鎢、氟橡膠等材料制成，耐高溫、高壓，運行壽命長，無滲漏，對軸無磨損，保證工作環境整潔。

    8、泵蓋結構設計獨特，只要卸下硬性中間聯軸器、泵蓋螺母，即可十分輕松便取出軸承座。泵蓋、泵軸、葉輪等給合件，進行更換機械密封和葉輪，而不必拆卸電機、泵體和管道，維修方便快捷。

    主要用途

    1、ISG型立式管道離心泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T<80℃。

    2、IRG（GRG）型立式熱水（高溫）循環泵廣泛適用于：能源、冶金、化工、紡織、造紙，以及賓館飯店等鍋爐高溫?zé)崴鰤貉h(huán)輸送及采暖系統循環用泵，IRG型使用溫度T<120℃，GRG型使用溫度T<240℃。

    3、IHG型立式管道化工泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20℃～120℃。

    4、YG型立式管道油泵，供輸送汽油、煤油、柴油等石油產品，被輸送介質溫度為-20℃～+120℃。

    便拆式管道離心泵工作條件

    1、泵系統高工作壓力為1.6MPa，即泵吸入口壓力+泵揚程≤1.6MPA（泵揚程工作壓力大于1.6MPa時應在訂貨另行提出，以便在制造時泵的過流部件和聯接部件采用鑄鋼）。

    2、輸送介質為清水或物理化學性質類似清水的其它液體。（輸送介質帶有細小顆粒的應在訂貨時另行說明，以便裝配耐磨式機械密封）。

    3、環境溫度≤40℃，海拔高度≤1000m，相對濕度≤95%

    結構說明

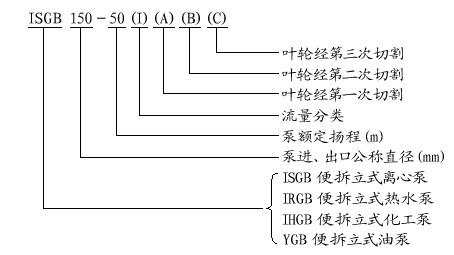

型號意義：

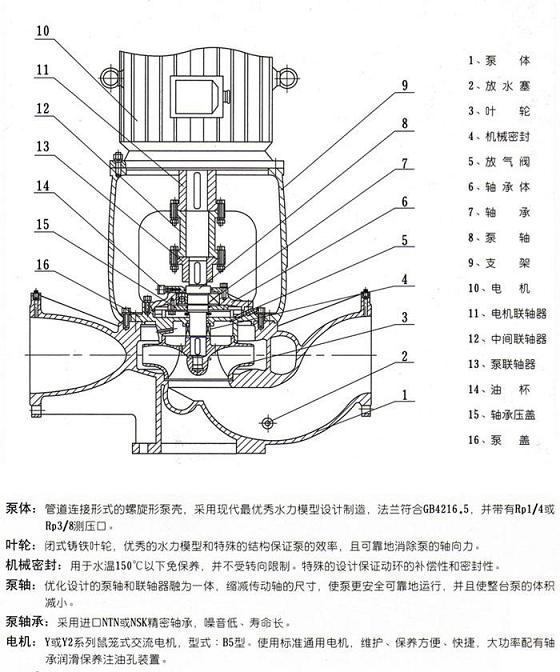

產品結構：

1、泵為立式結構，進出口口徑相同、且位于同一中心線上，可像閥門一樣安裝于管路之中，設有安裝底腳，增加泵的穩定性，外形緊湊美觀，占地面積小，建筑投入低。

2、軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地增長機械密封的使用壽命。

3、可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。

4、可根據管路布置的要求采用泵的豎式和橫式安裝。

使用條件：

1、泵系統高工作壓力為1．6MPa，即泵吸入口壓力+泵揚程≤1．6MPa(泵揚程工作壓力大于1．6MPa時應在訂貨另行提出，以便在制造時泵的過流部件和聯接部件采用鑄鋼)。

2、輸送介質為清水或物理化學性質類似清水的其它液體。(輸送介質帶有細小顆粒的應在訂貨時另行說明，以便裝配耐磨式機械密封)。

3、環境溫度≤40℃，海拔高度≤1000m，相對濕度≤95%。

4、液體溫度:-15℃-120℃。

安裝說明：

1、安裝時管路重量不應加在水泵上，應有各自的支承體，以免使泵變形影響運行性能和壽命。

2、為了維修方便和使用安全，在泵的進出口管路上各安裝一只調節閥及在泵出口附近安裝一只壓力表，以保證在額定揚程和流量范圍內運行，增長水泵的使用壽命。 　

3、泵用于有吸程場合，應裝有底閥，并且進口管路不應有過多彎道，同時不得有漏水、漏氣現象。

4、安裝后撥動泵軸，葉輪不應有磨擦聲或卡死現象， 否則應將泵拆開檢查原因。 　　

5、泵的安裝方式分為硬性聯接和柔性聯接兩種。

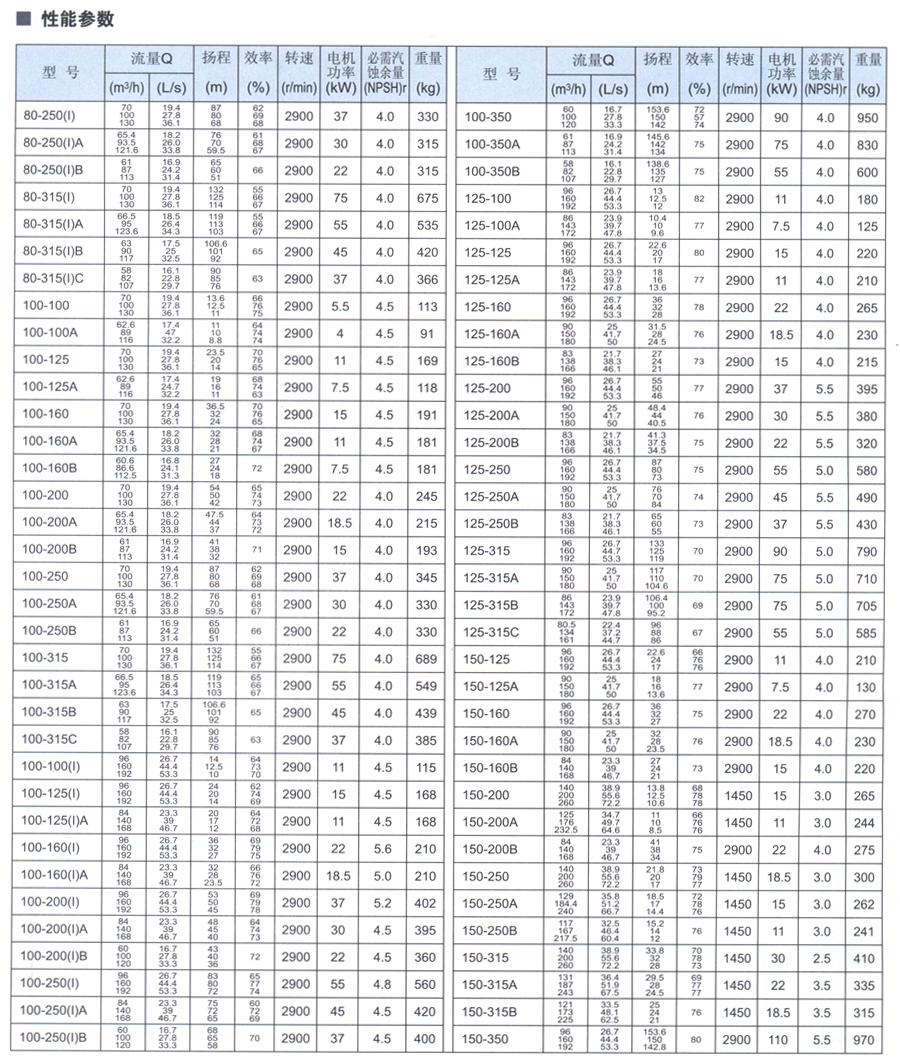

型號參數：
