xbd消防泵什么意思

　　消防泵的型號是根據相關的規律進行制定的，要識別消防泵型號，就需要了解消防泵型號是如何制定的。消防泵的型號是由泵特征代號、主參數、用途特征代號、輔助特征代號及企業自定義代號等5個部分構成的。順序就是由以下的順序進行排列。

　　消防泵型號意義:

　　XBD4/30-100G/2

　　XBD---消防泵、消防增壓穩壓泵

　　4-----額定壓力0.4MPa

　　30----額定流量30L/s

　　100---泵進水口直徑100mm

　　G-----G表示高速ｎ=2900 r/min，

　　不標G為n=1450r/min

　　2-----泵級數為2級

　　性能范圍

　　流量：0.8L/s～60L／s

　　額定壓力：0.2MPa～3.2MPa

　　泵進水口徑：25～150mm

　　用途：該系列泵主要用于工業及民用建筑固定消防系統（消火栓滅火系統、自動噴水滅火系統和水噴霧滅火系統等）的給水，以及輕腐蝕液體之用。

　　該系列產品是目前國內建筑消防、噴淋泵的首選產品。

　　因而，我們在看一個消防泵型的時候，我們需要對它的排位直行分開，一個個代號進行區別。

　　例如：XBD7.0/10-DL.

　　XB--表示消防泵組。

　　D--表示電機帶動。

　　7.0--表示額定壓力為0.7Mpa。

　　DL--表示為DL型改型。

　　一般只要看到XBD表示的就是消防用水泵。

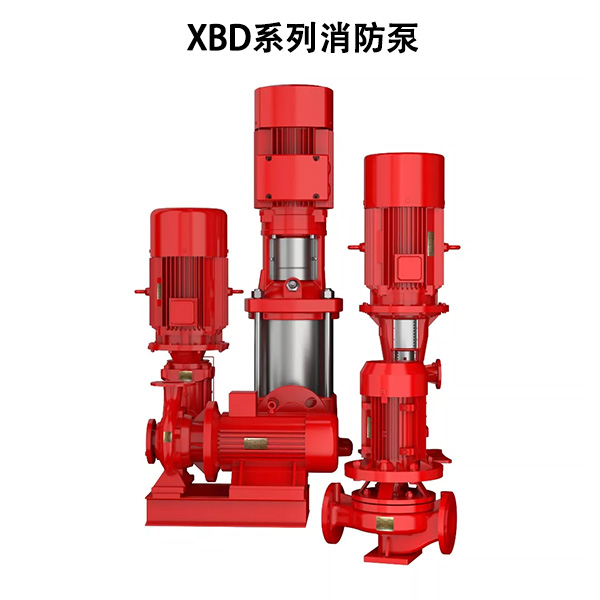

　　XBD系列消防泵型號意義說明

　　例：XBD10.4/5-50LG

　　XB D5.0 / 5 - 50 DL

　　│ ││ │ │ │┌DL立式多級消防泵轉速1450r/min

　　│ ││ │ │ ││LG立式多級便拆消防泵轉速2900r/min

　　│ ││ │ │ └┼ISG立式單級單吸消防泵

　　│ ││ │ │ │TSWA臥式多級消防泵

　　│ ││ │ │ │ISW臥式單級單吸消防泵

　　│ ││ │ │ └GDL立式多級管道消防泵

　　│ ││ │ └—-—泵的口徑

　　│ ││ └———-—流量(L/s)

　　│ │└———————消防泵壓力(揚程(50m))

　　│└——————-——電動

　　└——————————消防泵

　　各種泵的型號解讀不一樣，只能舉幾個例子供參考；

　　排污泵系列型號意義

　　Q:潛水 W:排污 G:管道 Y:液下 N:泥漿 Z:自吸 L:立式 AS:撕裂 JY:攪勻 P:不銹鋼 B:防爆

　　QW（WQ）無堵塞潛水式排污泵

　　例：80WQ（QW）P40-15-4

　　80 WQ(QW) P 40 - 15 - 4

　　│ │ │ │ │ └—-泵的電機（KW）

　　│ │ │ │ └———-泵的揚程

　　│ │ │ └—————--泵的流量（m3/h）

　　│ │ └———————-不銹鋼材質

　　│ └—————————-潛水排污泵

　　└———————————--泵的口徑即代表泵排出公稱直徑

　　SG系列管道泵

　　例：50SG15-30

　　50 SG 15 - 30

　　│ │ │ └—葉輪經第一次切割

　　│ │ └—-——流量分類、(I)為大流量、

　　│ └————┬SG型管道離心泵

　　│ └SGR型熱水管道離心泵

　　└-——————泵的口徑

　　SPG系列管道屏蔽泵

　　例：SPG80-200(I)A

　　SPG (R) 80 - 200 (I) A (B) (C)

　　│ │ │ │ │ │ │ └—-葉輪經第三次切割

　　│ │ │ │ │ │ └—-——葉輪經第二次切割

　　│ │ │ │ │ └—————葉輪經第一次切割

　　│ │ │ │ └———————流量分類

　　│ │ │ └—————————葉輪名義外徑

　　│ │ └——————————-—泵進、出口公稱直徑

　　│ └————————————┬流體類別(普通不注、熱水為R)

　　│ └腐蝕性流體為T，防爆為B

　　└———————————————-屏蔽式管道離心泵

　　磁力傳動離心泵型號意義

　　CQ系列磁力傳動離心泵

　　例：32CQ-15

　　32 CQ - 15

　　│ │ └—揚程

　　│ └—-——磁力傳力離心泵

　　└—————進口直徑

　　多級離心泵系列型號意義

　　DL、DLR系列立式多級離心泵

　　例：100DDLR100-20×4

　　100 D DL R 100 - 20 × 4

　　│ │ ││ │ │ └—-泵的級數

　　│ │ ││ │ └————單級葉輪揚程

　　│ │ ││ └———————流量（m3/h）

　　│ │ │└————————-熱水

　　│ │ └—————————-立式多級

　　│ └———————————多出口

　　└————————————-泵的口徑即代表泵排出公稱直徑

　　TSWA系列臥式多級離心泵

　　例：50TSWA×5

　　50 T S W A × 5

　　│││││ └——————泵的級數

　　││││└————————-新一代產品

　　│││└—————-————輸送低溫類似清水介質

　　││└——————-————單吸葉輪

　　│└———————————-透平式

　　└————————————-泵的口徑即代表泵排出公稱直徑

　　LG、LGB系列便拆式高層建筑給水多級離心泵

　　例：100LG-B(R)72-20×6

　　100 LG-B (R) 72 - 20 × 6

　　│ │ │ │ │ └—泵的級數

　　│ │ │ │ └———-新一代產品

　　│ │ │ └—————--輸送低溫類似清水介質

　　│ │ └——————-—-單吸葉輪

　　│ └——————————-透平式

　　└————————————-泵的口徑即代表泵排出公稱直徑

　　GDL系列便拆式管道多級離心泵

　　例：50GDL18-15×5

　　50 GDL 18 - 15 × 5

　　│ │ │ │ └—泵的級數

　　│ │ │ └———-設計點單級揚程15(mm)

　　│ │ └—————--設計點流量18（m3/h）

　　│ └——————-—GDL便拆式管道多級離心泵

　　└—————————-泵的口徑即代表泵排出公稱直徑

　　GC型水泵系臥式單吸多級分段離心泵

　　例：21/2GC-6×5

　　21/2 GC - 6 × 5

　　│ │ │ └-葉輪數量或級數

　　│ │ └———縮小為1/10泵的比轉數,即比轉數為60

　　│ └—————鍋爐給水泵

　　└——————-—吸入口直徑被25除得值并化整

　　CDLF系列輕型不銹鋼立式多級離心泵

　　例:CDLF4-160

　　CDL F 4 - 160

　　│ │ │ └-160-級數*10

　　│ │ └———4-額定流量(m3/h)

　　│ └—-———F-(普通型略)過流部件為不銹鋼304或316

　　└————-——-CDL-沖壓輕型立式多級離心泵

　　D型臥式多級離心泵

　　例:80D12×5

　　80 D 12 × 5

　　│ │ │ └-葉輪數量

　　│ │ └—-——單吸揚程

　　│ └—————單吸多級分段式離心泵

　　└———————-吸入口直徑
